Kit de moteur pas à pas à boucle fermée avec pilote, de 24 à 60 V

Ce kit réunit un moteur pas à pas à deux phases, en aluminium bleu et noir, et son pilote à refroidissement naturel. Il s'adresse aux appareils électroniques et aux machines qui demandent un positionnement précis, comme les distributeurs automatiques, les machines à bois, à souder, à visser, d'emballage ou de gravure.

Le pilote

• Modèle HBS57, alimentation en courant continu de 24 à 60 V
• Courant de crête maximal : 5 A
• Subdivision de 200 à 51200 ppr
• Fréquence de réponse aux impulsions : 200 kHz
• Entrée de signal : impulsion et direction, ou double impulsion différentielle
• Température de fonctionnement de 0 à 50 °C

Le moteur

• Modèle 57HBS36, angle de pas de 1,8°
• Courant nominal : 4,0 A
• Couple de maintien : 3,6 N.m

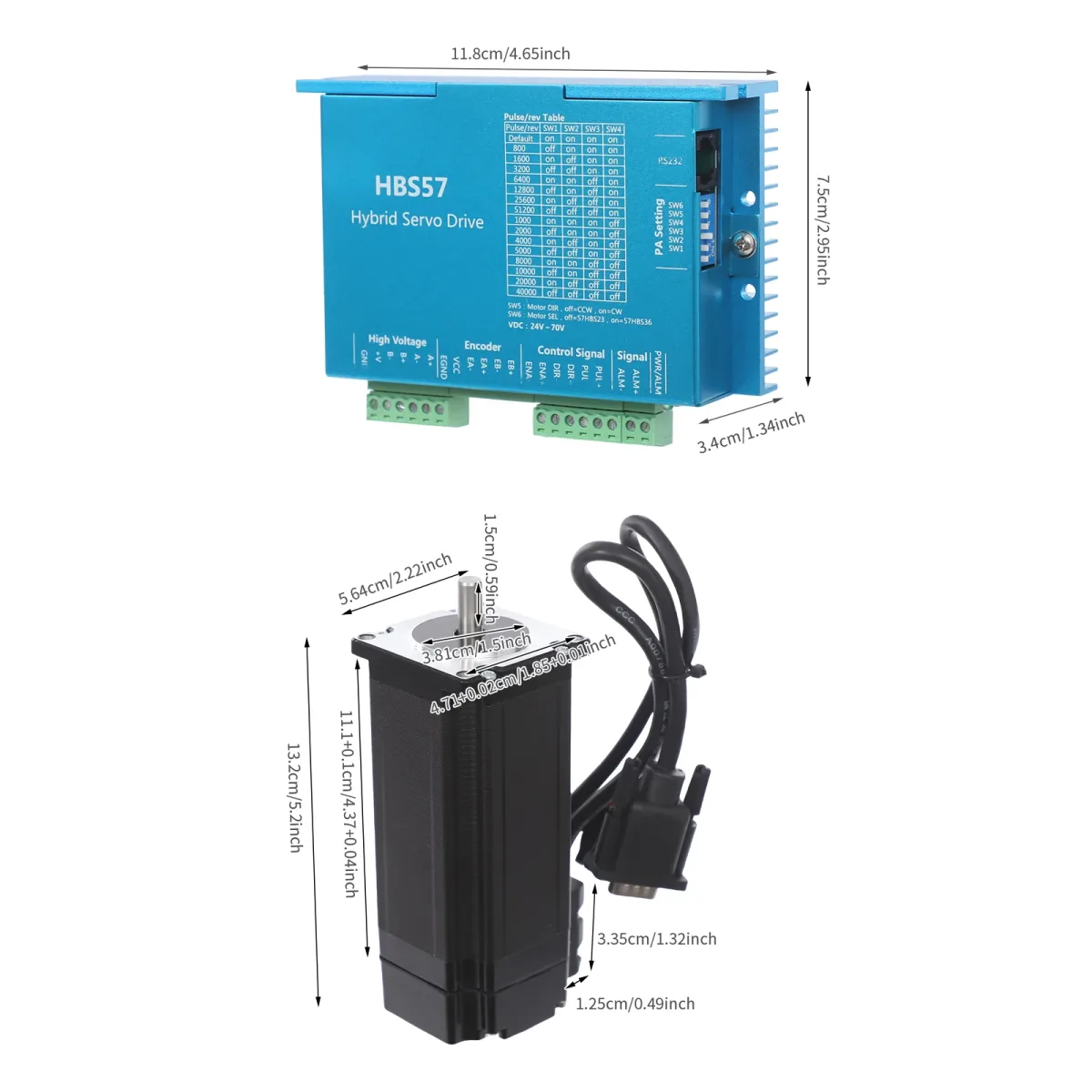

• Corps du moteur : 132 × 56,4 × 56,4 mm
• Axe de 21 mm de longueur
• Câble moteur et câble d'encodeur de 3 m chacun
• Poids net : 2,47 kg

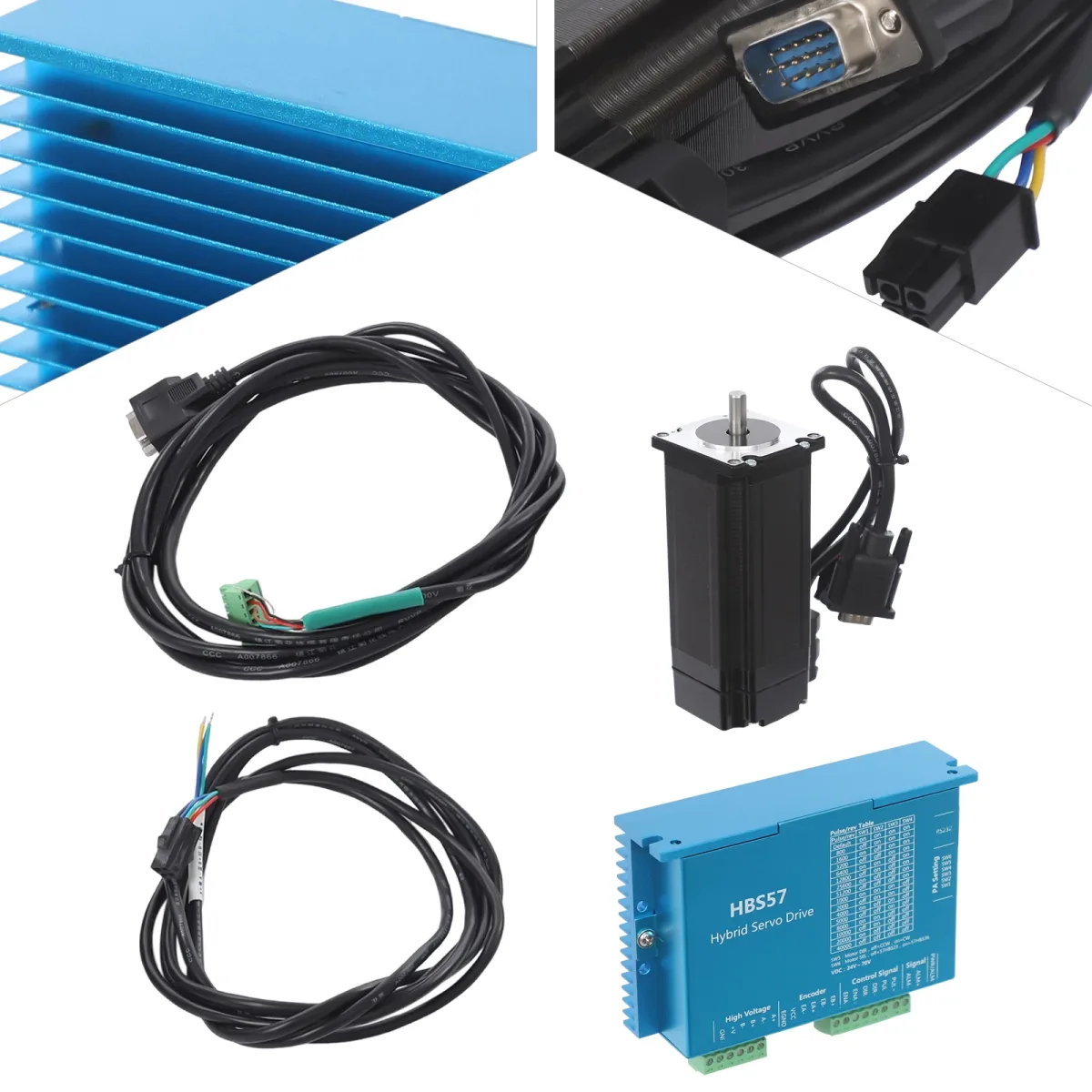

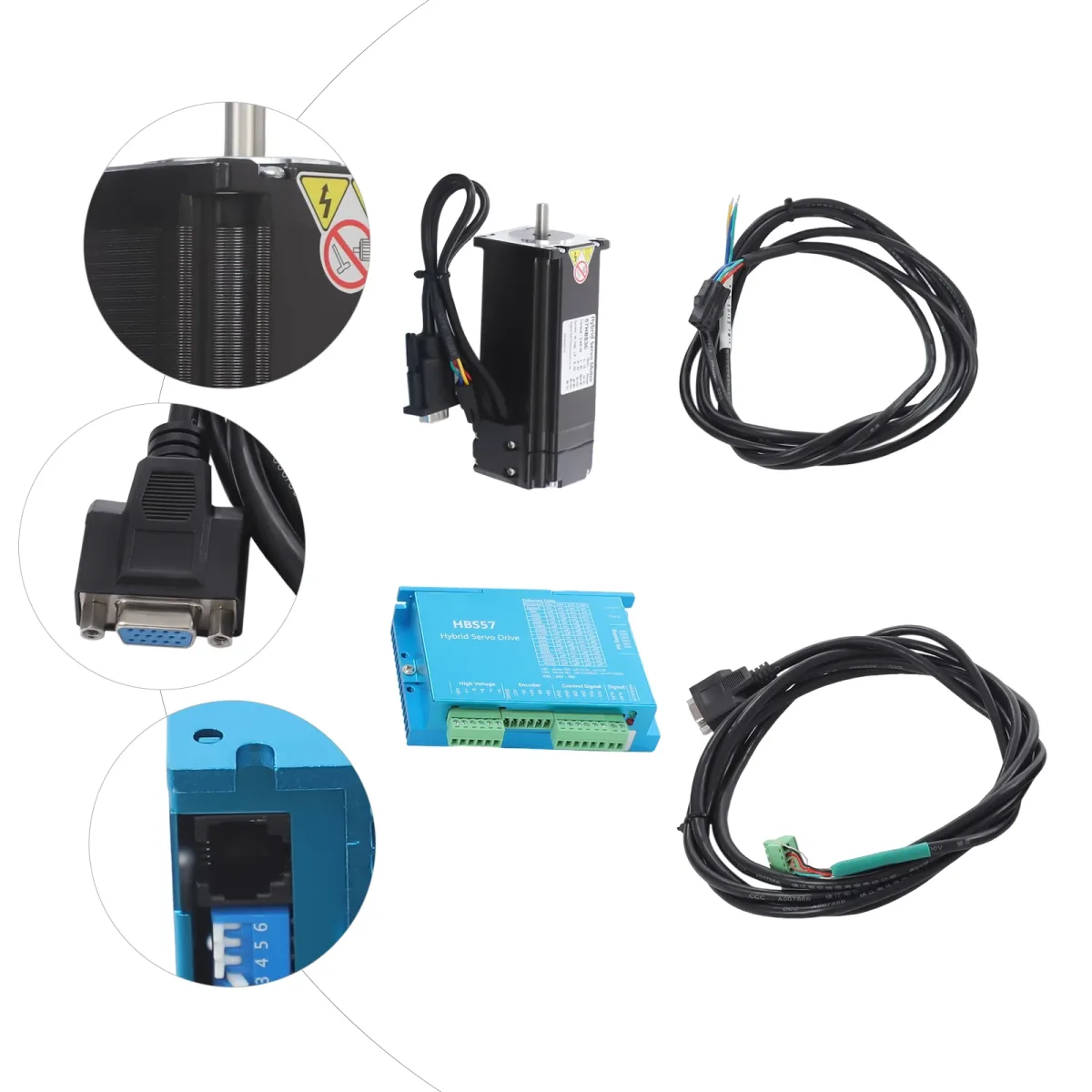

Contenu du lot

Le lot comprend un pilote, un moteur, un câble moteur et un câble d'encodeur.

À savoir avant l'installation

Ce matériel n'est protégé ni contre l'eau, ni contre l'huile, ni contre la poussière. Vérifiez que la tension et le courant d'alimentation correspondent aux exigences du pilote et du moteur, et raccordez soigneusement le câblage afin d'éviter courts-circuits et inversions de connexion. Réglez les paramètres du pilote selon l'usage prévu.
